РГС-3

 Резервуары горизонтальные стальные наземные цилиндрические РГС-3 (с плотностью хранимого продукта не более 1 т/м3) предназначены для приёма, хранения, выдачи:

  • светлых и темных нефтепродуктов,
  • пожарной, технической и питьевой воды,
  • масел
  • и других агрессивных и неагрессивных жидкостей.

Стальные ёмкости рассчитаны на:

  • рабочее давление внутри корпуса:

- до 0,04 Мпа (0,4 кгс/см2) – для резервуаров с плоскими днищами;
- до 0,07 МПа (0,7 кгс/см2) – для резервуаров с коническими днищами;

  • температуру хранения продукта от до –60°С до +90°С;
  • сейсмичность до 7 баллов.

Все принятые при проектировании резервуаров технические решения соответствуют требованиям санитарно-гигиенических, противопожарных, экологических и других норм, действующих на территории Российской Федерации.

В базовую комплектацию горизонтального наземного цилиндрического однокамерного резервуара входят:

  • люк-лаз Ду800 – 1 шт.,
  • ложементы (опоры),
  • строповочные рымы.

Вы также можете заказать дополнительную комплектацию (люки, патрубки, уровнемеры, датчики и сигнализаторы уровня, подогреватель, лестницы и площадки для обслуживания и т.д.), а также материальное исполнение в зависимости от климатической зоны расположения резервуара (сталь ст3сп5 или 09г2с). Для этого необходимо заполнить опросный лист.

Наименование параметра РГС-3 (наземного расположения)
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 Минус 40
092С-8 Минус 60

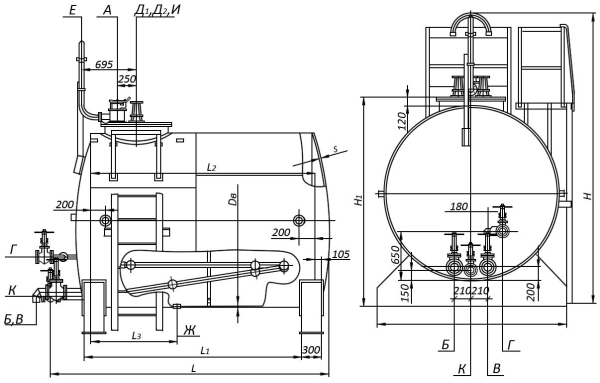

Внутренний диаметр резервуара, Dв, мм 1400
Длина резервуара, L, мм 2550
Расстояние между опорами, L1, мм 1960
Длина цилиндрической части резервуара, L2, мм 1980
Расстояние до штуцера дренажа, L3, мм 700
Толщина корпуса резервуара, S/S1, мм 4/6
Ширина резервуара, В, мм 1700
Высота резервуара, Н, мм 2885
Высота резервуара при транспортировке, Н1, мм 1955
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1400
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)
